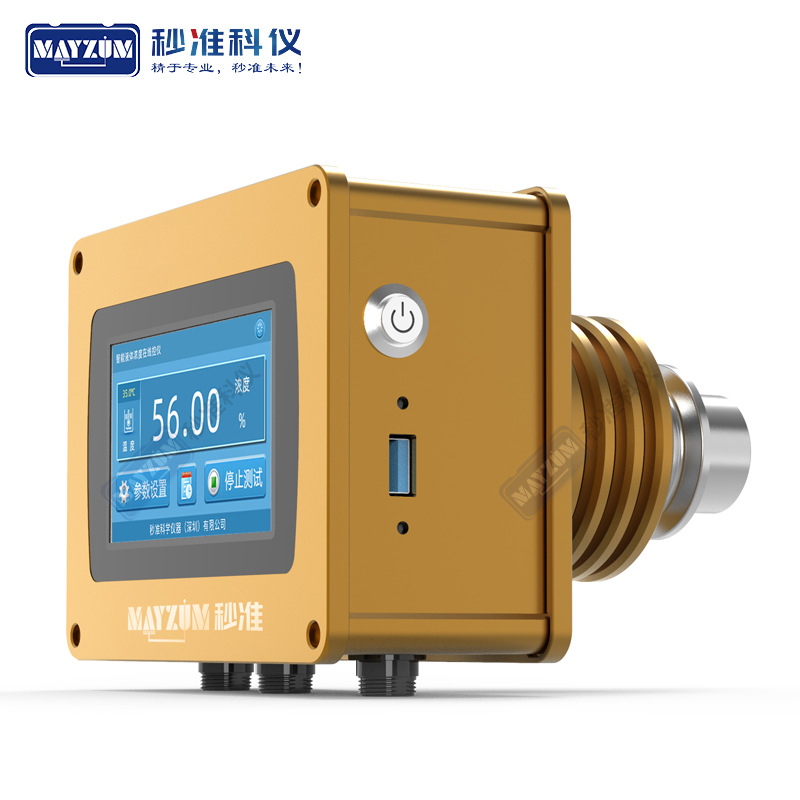

秒准（Mayzum）MAY-3001在线液体浓度计




一、工作原理:

MAY-3001系列在线液体浓度（糖度）监控仪，是根据光折射的原理来检测液体的浓度值，光在不同浓度的液体中产生的折射率不同，传感器将接收到的感光信号转换为折射率；通常情况下不同浓度的液体，其折射率与浓度会呈现一定的数学关系，根据拉格朗日插值算法（y=E1x3+E2x2+E3x+E4，其中x为折射率，y为百分比浓度，E1、E2、E3、E4为浓度转换系数）计算出某一折射率下对应的浓度值。

如右图所示：从LED发出的光线经过光纤从蓝宝石棱镜的一侧进入蓝宝石棱镜，并到达棱镜与液体物料的接触面上，根据接触面处液体折射率的不同，一部分光被全反射到棱镜的另一侧，全反射光的位置会因为临界角改变而改变（临界角会因为液体折射率不同而不同），CCD用于精确检测全反射回来的光的位置，而每一个位置对应的折射率。

 二、应用范围：制药行业（中药浓缩液）、食品行业（果汁、明胶、胶原蛋白肽……）、脱销行业（测量氨水浓度）、酒业（酒精勾兑）、有机和无机化学材料（酸/碱浓度控制）、化工行业（酸碱盐的生产，质量管控，泄漏检测，使用盐水的地下贮罐）：硫酸、盐酸、硝酸、氯乙酸、氨水、甲醇、乙醇、盐水、氢氧化钠、冷冻液、碳酸钠、甘油、双氧水、糖水、果汁、酿造、奶油、药液、生物液体、醇提、丙酮、DMAC、NMP、DMF、果汁、双氧水、车用尿素、切削液、乳化液、浆料、乙二醇、氨水……等等

三、特点描述：

1、安装方式灵活（安装于管道、槽体、反应釜、储罐…）、体积小巧，安装方式多样化，可选卡箍/法兰/螺纹安装；

2、不受介质颜色、浊度、粘度、气泡、固体杂质、结晶体的影响，不受液体压力变化、流量突变、湍流现象影响；

3、出厂附带标定证书，内置温度补偿，即装即用，无需现场校准，也不需要定期校准；

4、用户自定义上下限报警，触屏输入，操作简单易懂，现场可接报警灯；

5、所有的用户设置参数保存在设备内置的NAND Flash高速存储器中，掉电不丢失；

6、标配多组信号模拟输出：可选4-20mA、RS485/232数字量、开关量（异常报警,上下限2路输出），便于客户集成控制，提高自动化程度，提高生产效率；

7、内置0-80℃温度补偿数据，克服了单片机内存小，温度补偿范围受限制的缺点。温度传感器与密度探头集成，紧贴测量介质，保证温度补偿及时、准确、可靠；

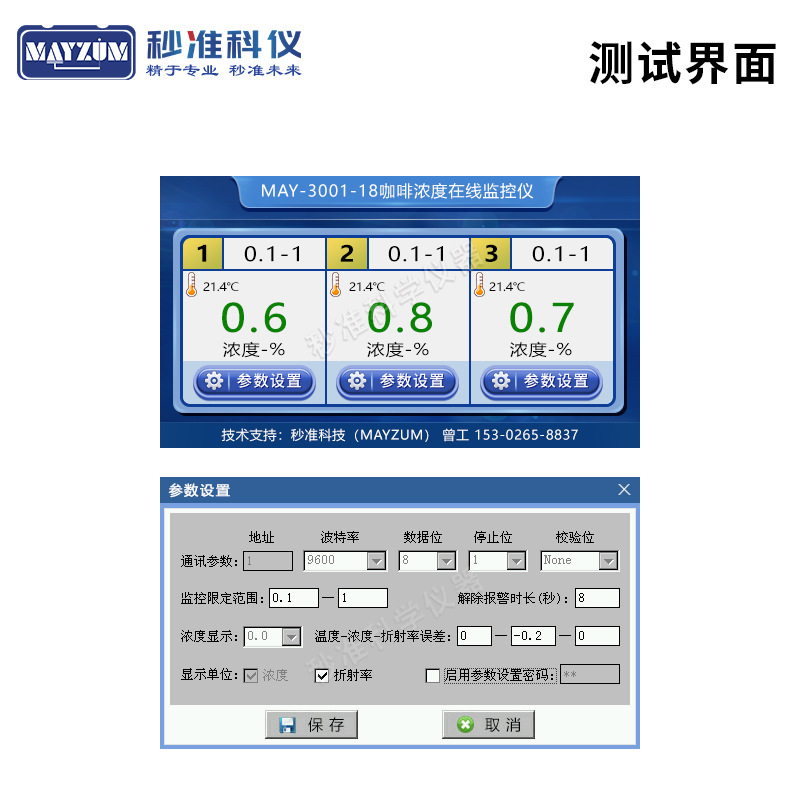

8、采用4.3寸触屏人机交互界面，显示内容更详细，彩色界面，操作便利，可拓展性强，可按用户需求定制功能；

9、数据自动保存，便于查询：历史数据查询、生成历史数据曲线，快捷查询、导出EXCEL，自动数据分析与汇总，数据保存周期12个月，便于溯源（需选配MAY-LST历史数据存储功能）；

10、支持sqlite数据库，可存储高达32G的历史数据，数据可通过U盘导出到电脑或者通过无线远传功能实时远传至PLC、PC、DCS等上位机系统；通过PC远程查看实时状态与报警。（需选配MAY-LOT数据远传模块）

11、采用智能化芯片，运行无需试剂耗材，功耗低，探头内部光源寿命可长达10万小时，稳定性高，使用寿命长；

12、连续测量，迅速反馈，消除人工检测误差，不再需要人工频繁取样检测，节省大量人力财力，保证数据一致性，提升产品质量；

四、规格参数选型表：
